अवलोकन:

चूंकि डीसीएस में सिस्टम में नोड्स के आसपास नियंत्रण प्रसंस्करण का वितरण शामिल है, इसलिए पूरा सिस्टम विश्वसनीय है और एकल प्रोसेसर विफलता को कम करता है।यह संयंत्र प्रक्रिया के एक भाग को प्रभावित करेगा;यदि कोई प्रोसेसर विफल हो जाता है और केंद्रीय कंप्यूटर के विफल होने पर पूरी प्रक्रिया प्रभावित होगी।फील्ड इनपुट/आउटपुट (I/O) फील्ड कनेक्शन रैक के लिए कंप्यूटिंग शक्ति का यह वितरण संभावित नेटवर्क और केंद्रीय प्रसंस्करण देरी को हटाकर तेजी से नियंत्रक प्रसंस्करण समय सुनिश्चित करता है।

नीचे दिया गया चित्र कम्प्यूटरीकृत नियंत्रण का उपयोग करके कार्यात्मक विनिर्माण स्तरों को दर्शाता है:

आरेख का जिक्र करते हुए;

स्तर 0: इसमें तापमान सेंसर, प्रवाह, और अंतिम नियंत्रण तत्व जैसे नियंत्रण वाल्व जैसे क्षेत्र के उपकरण होते हैं।

स्तर 1: इसमें औद्योगिक इनपुट/आउटपुट (I/O) मॉड्यूल और उनके संबंधित वितरित इलेक्ट्रॉनिक प्रोसेसर शामिल हैं।

स्तर 2: इसमें पर्यवेक्षी कंप्यूटर शामिल हैं जो सिस्टम पर प्रोसेसर नोड्स से जानकारी एकत्र करने में मदद करते हैं, और ऑपरेटर नियंत्रण स्क्रीन प्रदान करते हैं।

स्तर 3: यह उत्पादन नियंत्रण स्तर है, जो सीधे प्रक्रिया को नियंत्रित नहीं करता है, बल्कि उत्पादन की निगरानी और लक्ष्य की निगरानी से संबंधित है।

स्तर 4: यह उत्पादन शेड्यूलिंग स्तर है

दूसरी ओर, स्तर 1 और स्तर 2 पारंपरिक डीसीएस के कार्यात्मक स्तर हैं, जिसमें सभी उपकरण एक ही निर्माता से एकीकृत सिस्टम का हिस्सा होते हैं।

स्तर 3 और 4 पारंपरिक अर्थों में कड़ाई से नियंत्रण की प्रक्रिया नहीं करते हैं, लेकिन जहां उत्पादन नियंत्रण और समयबद्धन होता है।

BJVP पूरे उत्पाद जीवनचक्र में ऑपरेटरों की जरूरतों से अधिक है।प्रणाली के मूल के रूप में अंतरराष्ट्रीय मुख्यधारा के डीसीएस के साथ, बीजेवीपी ने बुद्धिमान उत्पादन / निर्माण के लिए ओपन-सोर्स फैक्ट्री ऑटोमेशन कंट्रोल सिस्टम की एक नई पीढ़ी विकसित की है: वीपीबैच® और वीपीब्लेंड®।

वीपीबैच® सिस्टम:

VPBATCH® बैच कंट्रोल सिस्टम को ल्यूब-ऑयल सम्मिश्रण बैच प्रबंधन के लिए बीजिंग वीपी द्वारा डिज़ाइन, विकसित और कॉपीराइट किया गया है।

किसी भी ल्यूब-ऑयल सम्मिश्रण एप्लिकेशन के लिए VPBATCHE® बैच कंट्रोल सिस्टम सूट को ऑटोमेशन कंट्रोल सिस्टम (DCS या PLC) की अधिकांश मुख्यधारा से जोड़ा जा सकता है।VPBATCH® मॉड्यूलर ओपी इंटरफ़ेस, फ्लेक्साइल बैच डेटा कॉन्फ़िगरेशन, रेसिपी प्रबंधन के लिए ओपन-सोर्स मोड प्रदान करता है।बैच कॉन्फ़िगरेशन को साइट पर ऑपरेट करने योग्य द्वारा संशोधित किया जा सकता है, विभिन्न बैच मापदंडों को संशोधित करने के लिए प्रोसेसल सिस्टम इंजीनियर की प्रतीक्षा करने की आवश्यकता नहीं है।VPBATCHE ल्यूब-ऑयल सम्मिश्रण की उत्पादन क्षमता में बहुत सुधार करता है।

लाभ:

1. मॉड्यूलर ओपी इंटरफ़ेस

2. लचीला बैच डेटा कॉन्फ़िगरेशन

3. मल्टी-ब्रांड ऑटोमेशन कंट्रोल सिस्टम कनेक्शन

4. नुस्खा प्रबंधन के लिए ओपन-सोर्स मोड

5. उपयोगकर्ता के स्वामित्व वाली बैच पैरामीटर सेटिंग्स

वीपीब्लेंड® सिस्टम:

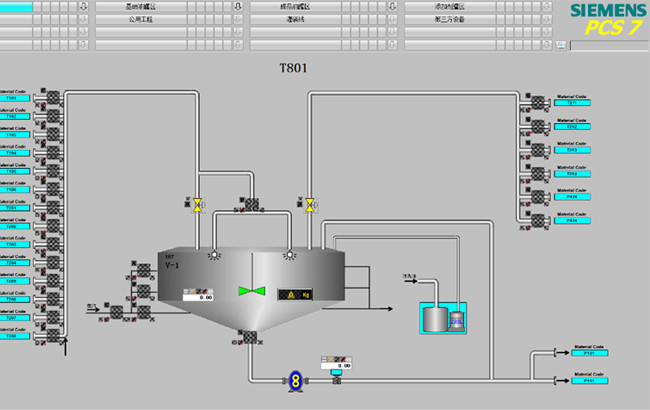

VPBLEND® ब्लेंडिंग कंट्रोल सिस्टम बीजिंग वीपी द्वारा ल्यूब-ऑयल ब्लेंडिंग, उत्पाद हस्तांतरण और भंडारण सुविधा के लिए डिज़ाइन और कार्यान्वित किया गया।सेवर पीसी पर चलने वाला वीपीबीएल एंडई एप्लिकेशन डीसीएस पर चलने वाले सभी रीयल-टाइम ब्लेंड कंट्रोल एल्गोरिदम का समन्वय करता है, कॉन्फ़िगरेशन डेटा, बैच डेटा, प्रक्रिया रनटाइम डेटा और इतिहासकार डेटा को बनाए रखता है।

VPBLEND® बाजार की मांगों के लिए तेजी से प्रतिक्रिया करने में सक्षम है, उच्च स्तर के, गुणवत्ता वाले उत्पादों का उत्पादन काफी कम जनशक्ति और इन्वेंट्री लागत के साथ करता है।VPBLEND® समाधान विशेष रूप से सम्मिश्रण उद्योगों के लिए कंपनी की संपत्ति की इच्छा के साथ विकसित किए गए हैं, ताकि उत्पाद की गुणवत्ता और पौधों की उत्पादकता की स्थायी देखभाल के साथ ग्राहकों की मांगों पर त्वरित प्रतिक्रिया दी जा सके।

लाभ:

1. मॉड्यूलर

2. खुली संरचना

3. बैच प्रबंधन

4. सम्मिश्रण प्रक्रिया निगरानी

5. गुणवत्ता नियंत्रण

6. इंटेलिजेंस ऑपरेशन
